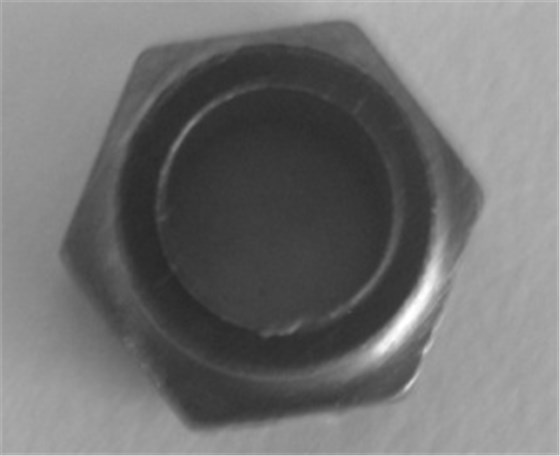

（1）高溫合金GH2696成品螺母，見圖6-51

圖16-51 GH2696成品螺母實(shí)物形貌

（2）高溫合金GH2696螺母晶粒度組織與熱處理工藝

高溫合金GH2696螺母熱處理后晶粒度為5～6級，見圖6-52。

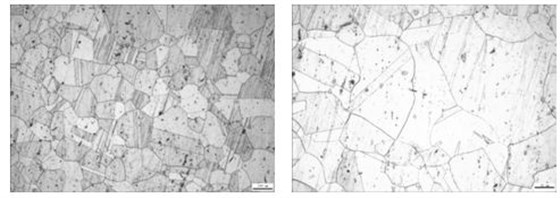

a 100× b 200×

圖4-52 GH2696螺母的金相組織

GH2696螺母的熱處理工藝:固溶：真空爐 1010℃ 2h 油冷

時(shí)效：真空爐 760℃ 16h 空冷+650℃16h 空冷
