鋼鐵材料不同退火熱處理狀態下的金相組織，其中一種組織采用兩張圖片者，其放大倍數分別為100倍（a）和500倍（b）。

碳鋼、合金鋼淬火回火

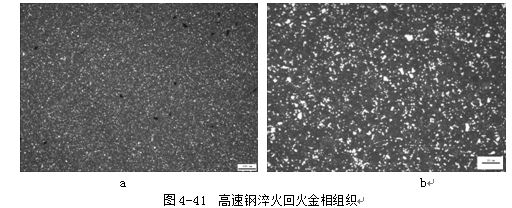

（1）高速鋼淬火＋回火金相組織，見圖4-41。

說明：高速鋼淬火回火狀態  黑色回火馬氏體基體+白色顆粒狀碳化物

 Cr15鋼淬火回火的金相組織，見圖4-42。

圖 4-42  GCr15淬火回火金相組織400×

說明：GCr15鋼  正常淬火回火狀態  回火馬氏體、未溶碳化物顆粒及殘余奧氏體。黑色區是高溫區形成的隱晶馬氏體；白色區是低溫區隱晶馬氏體

40Cr鋼淬火低溫回火的金相組織，見圖4-43。

圖4-43  40Cr鋼淬火低溫回火金相組織  500×

說明：40Cr鋼 淬火低溫回火狀態  形態退化的板條馬氏體，晶粒粗大。

40Cr鋼淬火高溫回火的金相組織，見圖4-44。

說明：40Cr鋼  850℃淬火油冷后600℃回火  保留馬氏體位向的回火索氏體組 屬正常調質處理組織

 45 鋼淬火高溫回火金相組織，見圖4-45。

說明：45 鋼  調質處理狀態  均勻細小的保持馬氏體位向的回火索氏體。

不銹鋼固溶處理

1Cr18Ni9Ti不銹鋼固溶處理金相組織，見圖4-46。

                                                                                                  a                                                                                            b

圖4-46  不銹鋼固溶處理金相組織

說明：1Cr18Ni9Ti不銹鋼  固溶處理狀態  奧氏體部分晶粒中有孿晶
